Matchbox PK-109 1/72 Junkers Ju 188 E lanceur de Hs 293 [1974]



Le kit Matchbox n’est plus de première fraicheur et il faut se trouver une raison pour l’utiliser, le kit Italaerei / Italeri étant beaucoup plus fin.

Un intérêt du kit Matchbox c’est de ne pas avoir de A-stand, contrairement  à celui d’Italeri où la fente pour la mitrailleuse est énorme.

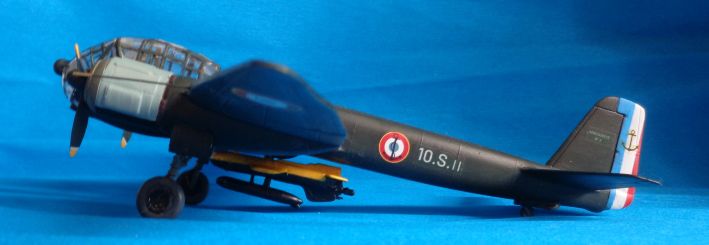

Là j’ai modifié ce kit pour en faire l’un des avions utilisés par la Marine Nationale après guerre pour tester des missiles Hs 293.



Les sources principales sont

· les junkers Ju 88 et 188 français par Pierre Dumollard chez Avia Editions (2005)

· Les avions allemands aux couleurs françaises par Philippe Ricco , Pierre Courrier et Jean-Claude Soumille, Lela Presse 1997



Plusieurs questions restent à éclaircir :

· à quoi sert le radome dans le nez ?

· La soute à bombe est-elle ouverte avec les portes démontées ? Ou au contraire fermée avec une tôle noire refermant l’ensemble ?

· Quelle est la couleur du Hs 293 … je l’ai interprété en jaune et noir mais d’autres combinaisons seraient possibles : RLM 76 / noir , jaune et rouge ?



Conclusion : une aventure !



© JC Carbonel / Modelstories 2022

C’est parti ! La première chose c’est de découper les petites fenêtres moulées opaques par Matchbox.

On découpe à la mini-scie la tourelle supérieure (belle bulle assez inexploitable car moulée en 2 partie par Matchbox.

Les supports des jambes de train sont collés en place.

Assemblage des ailes

Les moteurs.

Le cockpit : j’ai découpé le plancher avant autour des pédales de palonniers et ajout des équipements radios sur la cloison arrière.

Le joint entre les ailes est repris au mastic notamment sur les gouvernes.

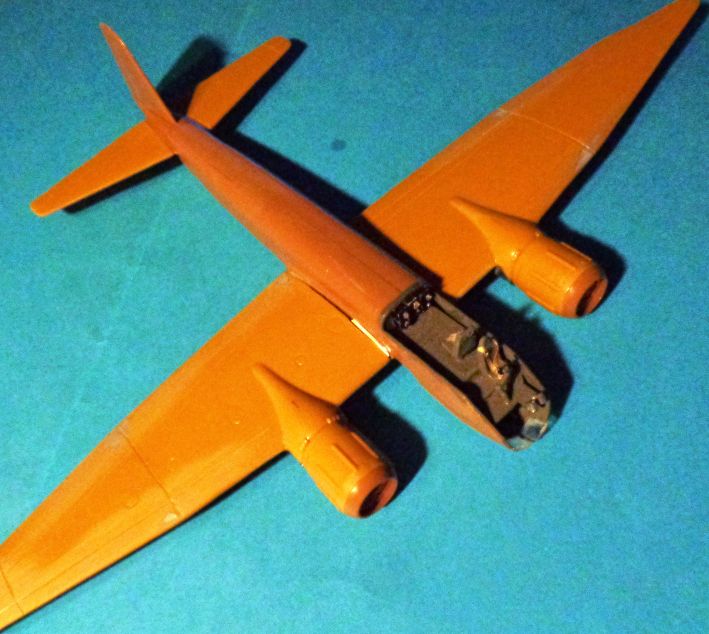

La cellule est terminée. Du P400 Prince August est nécessaire à l’emplanture des ailes.

Le Henschel Hs 293 est celui du He 177 d’Airfix.

Les petites vitres avant sont remplacées par de la feuille plastique épaisse de 1mm.

Les trappes à bombes sont obturées par de l’aluminium ménager pour simuler une tôle. Le lance-bombe vient toujours du He 177 Airfix.

Les jambes de train sont détaillées avec du profilé Evergreen.

J’ai présumé la verrière du C-stand obturée ou peinte du fait de la proximité du missile au moment du lancement. C’est une présomption et je n’ai trouvé aucune photo de cette partie du fuselage.

La verrière est assemblée et la tourelle remplacée par un disque de carte plastique transparente de 1mm.
