Scratch 1/35 Sonde Philae

Scratch 1/35 Sonde Philae [2015]



Difficile de trouver des éléments sur cette sonde ! Les données publiées sont plus souvent le poids que les dimensions d’encombrement. Finalement le CNES a publié une maquette en papier à télécharger (que vous trouverez ICI) ce qui a permis d’établir les dimensions de l’engin. Pour les détails je me suis basé globalement sur cette maquette à télécharger en sachant que la configuration des pieds est peut-être fausse mais sur ce point (et d’autres) aucune des 3 maquettes exposées durant le Salon  du Bourget (ESA, CNES, MAE) n’était identique !

Après il y a eu l’aspect du terrain et là aussi (mais de manière plus compréhensible) on est assez dans le flou, sauf qu’il parait que le petit robot a une patte en l’air !



Conclusion : un sujet a priori simple, mais qui a pris du temps par difficulté à obtenir de la documentation fiable.



© JC Carbonel/ Modelstories 2015

On commence par les pattes, au nombre de 3. Le profilé Evergreen règne en maître. Cette partie est identique sur toutes les maquettes (CNES + Le Bourget)

C’est cette partie qui fait débat. Au moins une maquette (MAE) suggère que la plaque supportant les pieds peut pivoter. L’armature représentée ici serait donc ...deux vérins latéraux.

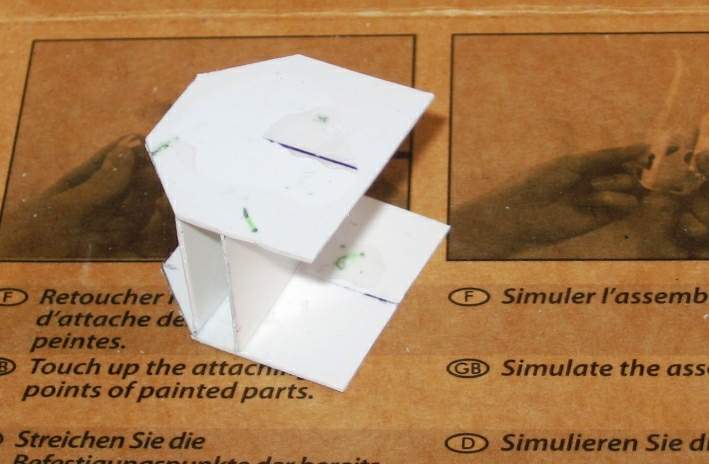

Structure du corps de l’engin en carte plastique de 1 mm.

Les pieds doubles : leurs supports coulissent(?) dans des tubes...de section carrée. Par simplification j’ai tout représenté en tige ronde. Ne pas oublier ce qui semble être un dispositif d’amarrage (différent des harpons qui n’ont pas fonctionné) entre les deux plaques de pieds.

Il y a des renforts en gros tube (au moins 1 mm de diamètre pour la maquette) à l’intérieur de l’engin.

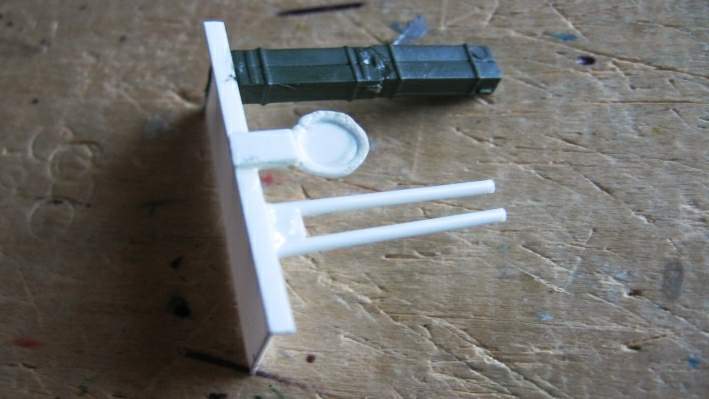

Le « balcon » avec l’instrumentation. Le bloc foncé est composé de deux caisses de munition au 1/72 (Academy) avec une texture rappelant celle du vrai objet.

Le balcon et différents accessoires : ROMAP, CIVA et la perche de déploiement du MUPUS.

Le corps de l’engin est près à recevoir les accessoires et a été muni d’un  axe pour s’emboîter sur le support à 3 pattes.

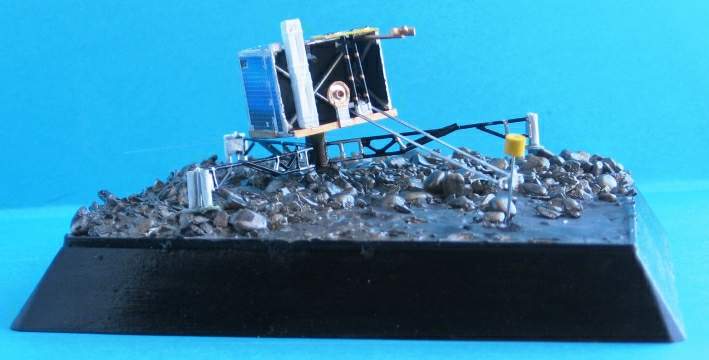

Après avoir peint le corps du modèle en chromé (sauf la bande de base dorée...que certains donnent  argentée), j’ai découpé les panneaux solaires sur la maquette en papier réduite au 1/35.

Le Mupus n’est qu’une épingle plantée dans le décor et surmontée d’un tube de 5mm de diamètre.
